Riello USV Sentryum Active S3M 10
- 10.000 VA / 10.000 W
- Online (VFI)
- Tower
- Eingang 1- oder 3-phasig
- Auslegung nach Ihrer Last und gewünschter Überbrückungszeit
- Lieferung, Installation und Inbetriebnahme
- Batterieerweiterung und Zubehör (z. B. Netzwerkkarte)
- Wartungsvertrag mit 24/7-Notdienst
Kostenlose Erstberatung · 0351 8304437 · Mo–Fr 8–18 Uhr
- Fachbetrieb seit 1996 – eigener Service aus Radebeul
- Zertifizierter Servicepartner für Riello-USV
- 24/7-Notdienst bei USV-Störung
- Kostenlose Erstberatung: 0351 8304437
Technische Kennzahlen auf einen Blick
- Scheinleistung10.000 VA
- Wirkleistung10.000 W
- Leistungsfaktor1,0
- TopologieOnline-Doppelwandler (VFI)
- BauformTower
- Überbrückung bei Volllast11–113 Min. je nach Batterieausbau · auch ohne Batterie
- Interner BypassJa
- Eingang220–240 V (1~) / 380–415 V (3~)
- Ausgang220–240 V, 1-phasig
- Abmessungen (H × B × T)1025 × 380 × 850 mm
- BaureiheSentryum
Produktbeschreibung & technische Daten

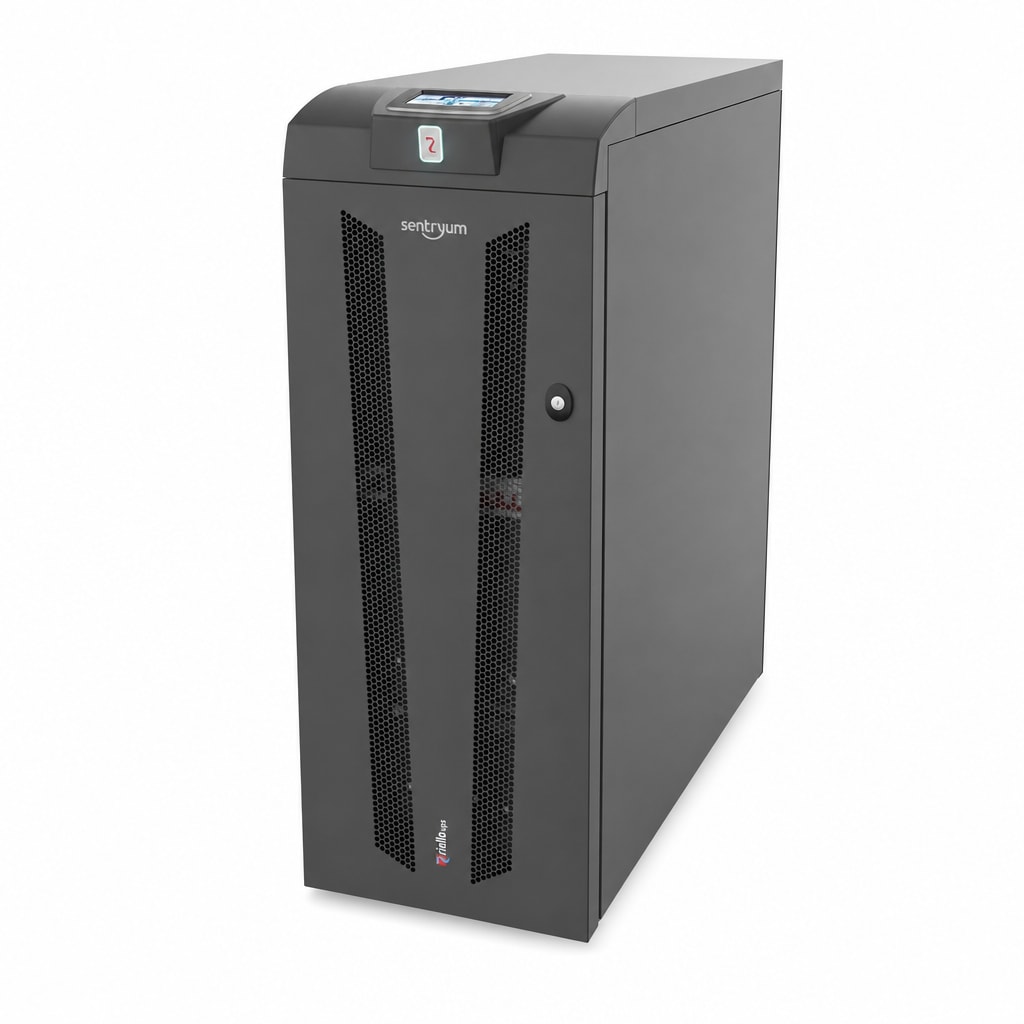

Die Riello Sentryum Active S3M 10 ist eine transformatorlose Online-USV (VFI) der dritten Generation mit 10 kVA / 10 kW. Sie wird dreiphasig (400 V) oder einphasig (230 V) angeschlossen und gibt einphasig 230 V aus – ideal, wenn Ihre Verbraucher einphasig sind, die Last aber gleichmäßig auf das Netz verteilt werden soll. Mit bis zu 96,5 % Wirkungsgrad im Online-Betrieb, Leistungsfaktor 1 und minimaler Netzrückwirkung ist sie die richtige Wahl für kleine Rechenzentren, Serverräume, Medizintechnik, Industrie und Gebäudetechnik.
Die Active-Ausführung bietet Platz für zwei interne Batteriestränge und damit längere Überbrückungszeiten ohne separaten Batterieschrank. Anschlussklemmen und Schalter sind von vorn zugänglich.
Die wichtigsten Merkmale
- Online-Doppelwandler (VFI): perfekte Sinusspannung mit weniger als 1 % Verzerrung bei linearer Last, keine Umschaltzeit.
- Leistungsfaktor 1: 10 kVA entsprechen 10 kW nutzbarer Wirkleistung.
- Hoher Wirkungsgrad: bis 96,5 % im Online-Betrieb, bis 99 % im Smart-Active-Modus.
- Netzfreundlich und generatortauglich: Eingangsleistungsfaktor 0,99 und Stromverzerrung ≤ 3 %.

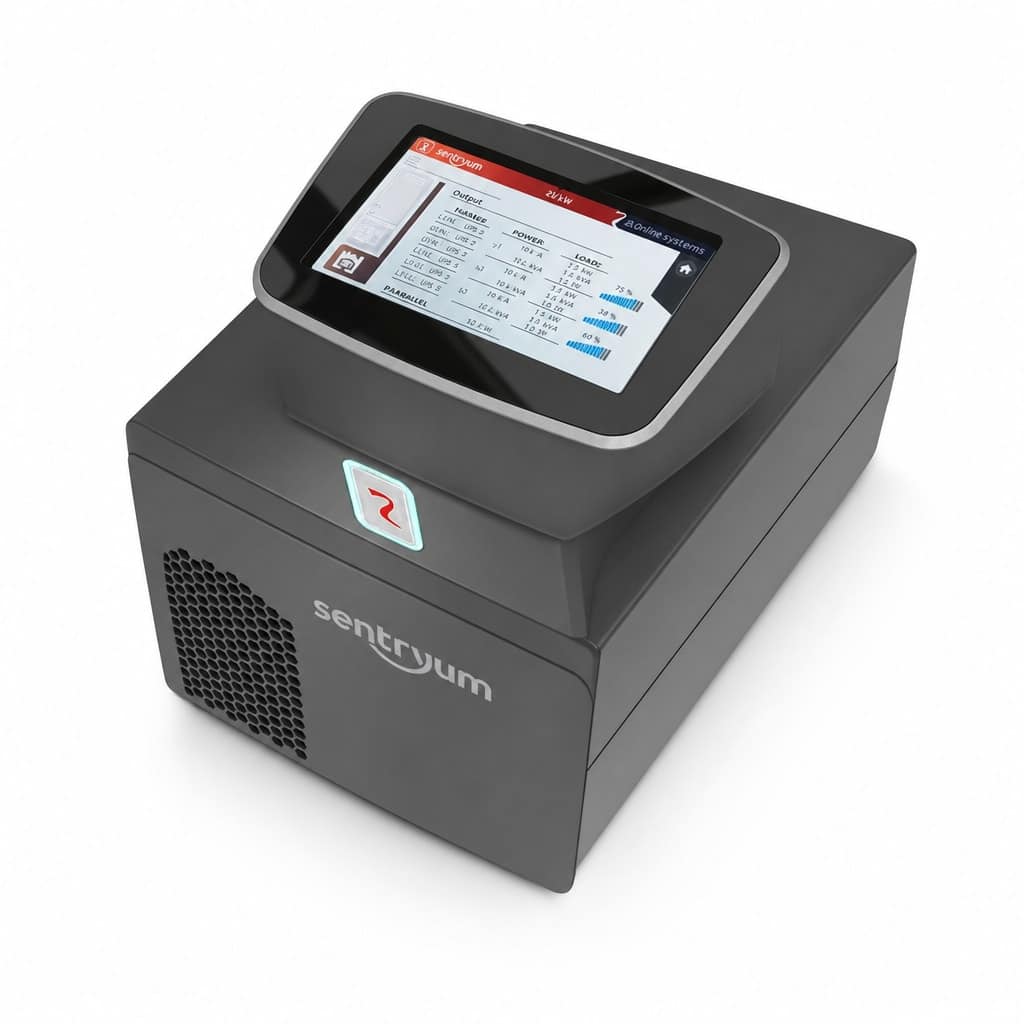

- 5″-Touchscreen und LED-Statusanzeige: Die Farbe der Statusleiste zeigt den Betriebszustand auf einen Blick.
- Flexible Batterietechnik: VRLA-AGM/GEL, NiCd, Lithium-Ionen oder Superkondensatoren, dazu externe Batterieschränke für lange Überbrückungszeiten.
- Kommunikation: USB, RS232, Kontaktschnittstelle mit 5 Eingängen und 4 Relaisausgängen sowie zwei Steckplätze für Netzwerk- und Protokollkarten (z. B. NetMan 208C, Modbus, Profibus).
- Parallelbetrieb für mehr Leistung oder Redundanz.
Technische Daten
| Merkmal | Wert |
|---|---|
| Modell | Riello Sentryum Active S3M 10 |
| Technologie | Online-Doppelwandler (VFI), transformatorlos |
| Nennleistung | 10 kVA / 10 kW (Leistungsfaktor 1 bis 40 °C) |
| Eingang | 380 / 400 / 415 V dreiphasig + N oder 220 / 230 / 240 V einphasig + N |
| Eingangsspannungstoleranz | 230 / 400 V ±20 % bei Volllast |
| Eingangsfrequenz | 40–72 Hz |
| Eingangsleistungsfaktor | 0,99 |
| Eingangsstromverzerrung (THDi) | ≤ 3 % |
| Ausgang | 220 / 230 / 240 V einphasig + N (wählbar) |
| Ausgangsfrequenz | 50 oder 60 Hz |
| Spannungsverzerrung | < 1 % (lineare Last), ≤ 1,5 % (nichtlineare Last) |
| Bypass-Überlast | 110 % dauerhaft, 125 % für 60 min, 150 % für 10 min |
| Wirkungsgrad | bis 96,5 % (Online), bis 99 % (Smart Active) |
| Batterien | Platz für zwei Batteriestränge (2 × 40 Blöcke); VRLA AGM/GEL, NiCd, Li-Ion, Superkondensatoren |
| Kommunikation | Touchscreen, LED-Statusanzeige, USB, RS232, 5 Eingänge / 4 Relais, 2 Kartensteckplätze |
| Geräuschpegel | < 40 dB(A) in 1 m (Smart Active) |
| Schutzart | IP20 |
| Betriebstemperatur | 0 bis 40 °C |
| Abmessungen (B × T × H) | 380 × 850 × 1025 mm |
| Gewicht ohne Batterien | 72 kg |
| Farbe | RAL 7016 |
Compact, Active oder Xtend?
Die Sentryum gibt es in drei Gehäusegrößen mit gleicher Elektronik. Compact spart Platz, Active nimmt zwei Batteriestränge auf, Xtend drei Stränge oder einen Trenntransformator. Welche Ausführung, welche Batterietechnik und welche Überbrückungszeit für Ihre Anlage sinnvoll sind, legen wir gemeinsam mit Ihnen fest – inklusive Batterieschränken, externem Wartungsbypass und Netzwerkanbindung.
Planung, Installation und Wartung vom Riello-Servicepartner
Akkurat plant, installiert und wartet seit 1996 USV-Anlagen – unter anderem für Kliniken, Flughäfen, Rechenzentren und öffentliche Auftraggeber. Als zertifizierter Servicepartner von Riello UPS begleiten wir Ihre Sentryum von der Auslegung über Lieferung, Elektroinstallation und Inbetriebnahme bis zur regelmäßigen Wartung und dem Batterietausch. Auf Wunsch mit Wartungsvertrag und 24/7-Notdienst. Ihr Angebot erhalten Sie innerhalb von 48 Stunden (Werktage). Größere Vorhaben besprechen wir gern im Rahmen eines USV-Projekts.
Datenblatt & Downloads
Passt diese USV zu Ihrer Anlage?
Wir prüfen Leistung, Überbrückungszeit und Anschluss anhand Ihrer Verbraucher – kostenlos und unverbindlich.
Auslegung prüfen lassen0351 8304437 anrufenMehr als die Hardware: Service vom USV-Fachbetrieb
Akkurat ist seit 1996 Fachbetrieb für gesicherte Stromversorgung und zertifizierter Servicepartner für Riello-USV. Unser Team aus Radebeul begleitet Ihre Anlage von der Auslegung bis zur Wartung.
Auslegung & Beratung
Wir dimensionieren die USV nach Ihrer tatsächlichen Last, der gewünschten Überbrückungszeit und dem Aufstellort – in der Erstberatung kostenlos.
Beratung anfragenInstallation & Inbetriebnahme
Anschluss durch unsere Elektrofachkräfte, Inbetriebnahme, Funktionstest und Einweisung – auf Wunsch mit Netzwerk- und Shutdown-Anbindung.
USV-Projekte ansehenWartungsvertrag
Regelmäßige Wartung nach Herstellervorgaben, Prüfung der Batterien und 24/7-Notdienst bei einer USV-Störung.
Zu Wartung & ServiceBatterietausch
Rechtzeitiger Tausch der USV-Batterien vor Ende ihrer Lebensdauer – fachgerechte Entsorgung der Altbatterien inklusive.
Zum Batterieservice
Häufige Fragen zu USV-Anlagen
Worin unterscheiden sich VA und Watt bei einer USV?
Die Scheinleistung in VA und die Wirkleistung in W sind zwei Grenzwerte der USV – keiner von beiden darf überschritten werden. Ihr Verhältnis ist der Leistungsfaktor. In der Praxis zählt vor allem die Wirkleistung: Addieren Sie die Leistungsaufnahme aller angeschlossenen Geräte in Watt – die Summe muss unter der Wirkleistung der USV liegen.
Planen Sie eine Reserve von etwa 20–30 % ein, damit die USV nicht dauerhaft an der Grenze läuft und später Geräte hinzukommen können.
Online, Line-Interactive oder Offline – welche Topologie brauche ich?
Die Norm EN IEC 62040-3 unterscheidet drei Klassen:
- Online-Doppelwandler (VFI): Die Last wird ständig über den Wechselrichter versorgt – ohne Umschaltzeit und unabhängig von Netzstörungen. Erste Wahl für Server, Rechenzentren, Medizin- und Industrietechnik.
- Line-Interactive (VI): gleicht Über- und Unterspannung aus und schaltet bei einem Ausfall in wenigen Millisekunden auf Batterie um. Geeignet für Netzwerktechnik, Telefonanlagen und Arbeitsplätze.
- Offline / Standby (VFD): schaltet erst bei Netzausfall um. Für einfache Einzelplatz-PCs und unkritische Verbraucher.
Im Zweifel beraten wir Sie gern bei der Auswahl.
Wie lange überbrückt die USV einen Stromausfall?
Die angegebene Überbrückungszeit gilt bei Volllast. Bei geringerer Last hält die USV deutlich länger durch. Bei vielen Modellen lässt sich die Zeit mit zusätzlichen Batteriemodulen verlängern. Steht bei einer Ausführung „ohne interne Batterie“, wird sie mit einem externen Batteriesystem betrieben, das wir passend zu Ihrer gewünschten Überbrückungszeit auslegen.
Oft genügt eine kurze Überbrückung, um Server kontrolliert herunterzufahren oder die Zeit bis zum Start eines Notstromaggregats zu überbrücken.
Kann ich die USV selbst anschließen?
Kleinere USV mit Netzstecker (Schutzkontakt oder IEC) können Sie selbst in Betrieb nehmen: aufstellen, Batterie laden lassen, Geräte anschließen. Geräte mit Festanschluss oder dreiphasigem Anschluss (400 V) dürfen nur von einer Elektrofachkraft angeschlossen werden.
Installation und Inbetriebnahme übernehmen wir auf Wunsch – sprechen Sie uns einfach an.
Wie oft sollte eine USV gewartet werden und wann ist ein Batterietausch fällig?
In der Regel wird eine Wartung einmal jährlich empfohlen, bei kritischen Anwendungen nach Herstellervorgabe auch häufiger. Dabei werden Funktion, Umschaltverhalten, Lüfter und Batterien geprüft.
Die Lebensdauer der Batterien hängt stark von der Umgebungstemperatur und der Zahl der Entladungen ab; übliche Blei-Vlies-Batterien (VRLA) halten je nach Bauart etwa 3 bis 10 Jahre. Mit einem Wartungsvertrag behalten wir den Zustand im Blick und tauschen die Batterien rechtzeitig – inklusive fachgerechter Entsorgung.
Warum steht bei manchen Anlagen „Preis auf Anfrage“?
Größere USV-Anlagen werden für jedes Projekt individuell ausgelegt: Batterieausbau, Überbrückungszeit, Anschluss, Bypass und Aufstellung bestimmen den Preis. Deshalb erstellen wir Ihnen ein Angebot, das genau zu Ihrer Anlage passt – innerhalb von 48 Stunden (Werktage) und auf Wunsch inklusive Installation, Inbetriebnahme und Wartungsvertrag.
Lässt sich die USV ins Netzwerk einbinden?
Die meisten USV dieser Kategorie lassen sich über eine Netzwerkkarte (SNMP/Web) oder über USB bzw. RS-232 überwachen. So erhalten Sie Alarme per E-Mail, und Server fahren bei längerem Stromausfall automatisch herunter. Welche Schnittstellen das Gerät mitbringt, steht in der Beschreibung; passende Netzwerkkarten finden Sie in unserem USV-Zubehör. Die Einrichtung übernehmen wir auf Wunsch.
Persönliche Beratung vom USV-Fachbetrieb
Unsicher bei Leistung, Überbrückungszeit oder Anschluss? Unsere Techniker aus Radebeul legen die USV mit Ihnen aus – seit 1996, zertifiziert für Riello.
