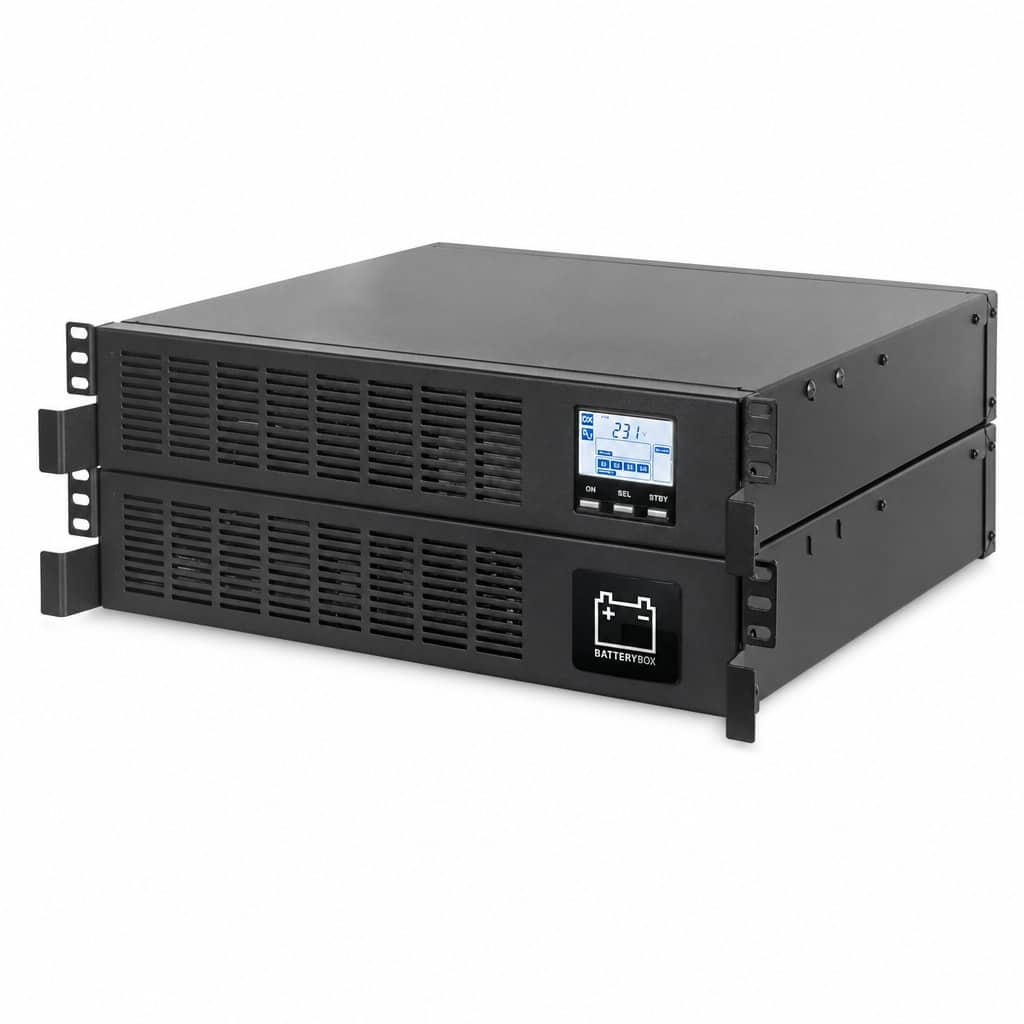

Riello USV Sentinel Rack SER 3000 ER

Sentinel Rack biete in einem kompakten Design eine optimierte Leistung und arbeitet nach dem
Online-Doppelwandler-Prinzip, das die höchste Sicherheit für kritische Lasten wie Server, IT und Sprach-Datenanwendungen gewährleistet. Für Anwendungen die bei Netzausfall lange weiterbetrieben werden müssen, kann durch den Einsatz des 3000-VA-Modells mit leistungsstärkerem Batterieladegerät die Überbrückungszeit deutlich erhöht werden. Am neu gestalteten LCD-Display werden Ein- und Ausgangsspannung, Batterieladestand und der Betriebsstatus der USV angezeigt. Die Mikroprozessor-Steuerung ermöglicht einen hohen Wirkungsgrad des Wechselrichter und die Konfiguration verschiedener Betriebsarten.

Maximale Erweiterbarkeit: Die Sentinel Rack verfügt standardmäßig über einen USB-Anschluss und einen Erweiterungsteckplatz für Protokollumwandlungs- oder Relaiskarten. Zur Energieeinsparung ist die USV mit einem Ausschalter ausgestattet, um bei längerer Nichtbenutzung den Energieverbrauch zu senken (ECO LINE). Die Sentinel Rack ist in Ausführungen mit 1500 VA und 3000 VA verfügbar.

• Leistungsfaktor 0,9
• Flexible Anwendung
• Anlaufbetrieb (Standby Off)
• Optimierung der Batterien
• Erweiterung der Überbrückungszeit
• Reduzierter Geräuschpegel
• Kompaktes Design
• Rack-Tiefe von 380 mm
• 2 Jahre Garantie

Flexibler Betrieb

Zur Reduzierung des Stromverbrauchs sind verschiedene Betriebsarten verfügbar, die nach den jeweiligen Anforderungen gewählt werden können.

• On Line: Maximaler Schutz für die Lasten und beste Qualität der Ausgangsspannung
• Eco Mode: Zur Reduzierung des Energieverbrauchs und Steigerung der Leistung (bis zu 98 %), USV arbeitet mit Line Interactive-Technologie
• Smart Active Mode: Die USV entscheidet je nach Netzqualität autonom über den zu verwendenden Betriebsmodus, sie kontrolliert dabei die auftretende Anzahl, die Frequenz und den Störungstyp.
• Stand by Off (Notversorger): Die USV versorgt die Lasten nur bei Netzausfall. Der Wechselrichter schaltet sich progressiv ein, um einen erhöhten Anlaufstrom zu vermeiden.
• Betrieb als Frequenzwandler (50/60 oder 60/50 Hz)

Notversorgung

Diese Konfiguration garantiert den Betrieb jener Geräte, die bei einem Stromausfall weiterversorgt werden müssen, wie z. B. Systeme zur Notfallbeleuchtung, Brandmelde-/ Löschsysteme, Alarme usw. Bei einem Stromausfall schaltet sich der Wechselrichter mit einem progressiven Wechselrichterstart (Soft Start) ein, um so die Überdimensionierung des Versorgungsnetzes zu vermeiden. Die Sentinel Rack ist geeignet zur Installation in Mittelspannungsräumen, um die Spannungsversorgung der Mittelspannungsschaltanlage aufrechtzuerhalten.

Optimierung der Batterien

Die Serie Sentinel Rack verfügt über einen Schutz vor Tiefentladungen, die die Lebensdauer der Batterie beeinflussen. Die USV-Anlage führt regelmäßig einen Batterietest durch, der zudem auch manuell aktivierbar ist. Dank des großen Eingangsspannungsbereichs wird die Batterie nur selten entladen, was die Batteriekapazität und Lebenserwartung erhöht.

Erweiterbare Autonomie

Es sind Batterieerweiterungen verfügbar, um die Autonomie der USV zu erhöhen. Außerdem ist die Serie Sentinel Rack als ERVersionen ohne interne Batterien und mit einem leistungsstärkeren Batterielader erhältlich, wenn sehr lange Überbrückungszeiten benötigt werden.

Reduzierter Geräuschpegel

Dank der Verwendung hochfrequenter Komponenten und der lastabhängigen Steuerung der Lüftergeschwindigkeit liegt die Geräuschentwicklung der USV unter 40 dB.

Eigenschaften

• Gefilterte, stabilisierte und zuverlässige Spannung: Online-Doppelwandler-Technologie (VFI gemäß EN62040-3) mit Filtern zur Unterdrückung von atmosphärischen Störungen
• Hohe Überlastfähigkeit (bis zu 150 %)
• Automatischer Wiederanlauf nach Netzrückkehr (programmierbar)
• Start auf Batterie (Kaltstart)
• Phasenregelung der Last (Eingangsleistungsfaktor der USV nahe 1)
• Großer Eingangsspannungsbereich (von 140 V bis 276 V) ohne Zugriff auf die Batterien
• Erweiterungsmöglichkeit der Überbrückungszeit bis auf mehrere Stunden
• Vollständig über die USV Konfigurationssoftware UPS Tools konfigurierbar
• Erhöhte Batteriezuverlässigkeit (automatischer und manueller Batterietest)
• Erhöhte Zuverlässigkeit der USV (vollständige Mikroprozessor-Steuerung)
• Geringe Netzrückwirkung (sinusförmige Stromaufnahme)
• Eingang durch Thermosicherungen geschützt

Moderne Kommunikation

Sentinel Rack bietet bei der Integration jedes beliebigen Kommunikationssystems ein hohes Maß an Flexibilität:

• Plattformübergreifende Kommunikation für alle Betriebssysteme und Netzumgebungen: die Überwachungs- und Shutdown-Software PowerShield 3 für die Betriebssysteme Windows 10, 8, 7, Hyper-V 2019, 2016, 2012 und ältere Versionen, Linux, Mac OS X, VMware ESXi, Citrix XenServer und andere Unix-Betriebssysteme
• Serieller RS232-Anschluss und optoisolierte Kontakte
• USB-Anschluss
• Steckplatz für Kommunikationskarte wie Modbus/Jbus, TCP/IP-SNMP und Relaiskontakte
• Eine kostenlose Version der PowerShield Software mit eingeschränkten Funktionsumfang für aktuelle Windows Betriebssysteme, Novell und Linux können Sie auf der Riello Homepage herunterladen

Standard-Lieferumfang

• Riello USV Sentinel Rack SER 1500
• Netzkabel, IEC-IEC-Kabel, USB-Kabel, Sicherheitshandbuch, Quick-Start-Anleitung

Mögliches Zubehör

• Teleskopschienen für die Montage in einem 19″ Schrank

Technische Daten Variante 0 Minuten Autonomiezeit

• Leistung in VA: 3000
• Leistung in Watt: 2700
• Überbrückungszeit bei einer Last von 100%: 0 Minuten
• Überbrückungszeit bei einer Last von 70%: 0 Minuten
• Überbrückungszeit bei einer Last von 50%: 0 Minuten
• Eingangs Nennspannung: 220 – 230 – 240 V
• Batterien: Wartungsfreie VRLA AGM Bleibatterien
• Wiederaufladezeit: 2 – 4 Stunden
• Schutz: Überstrom, Kurzschluss, Überspannung, Unterspannung, Temperatur, Tiefentladeschutz

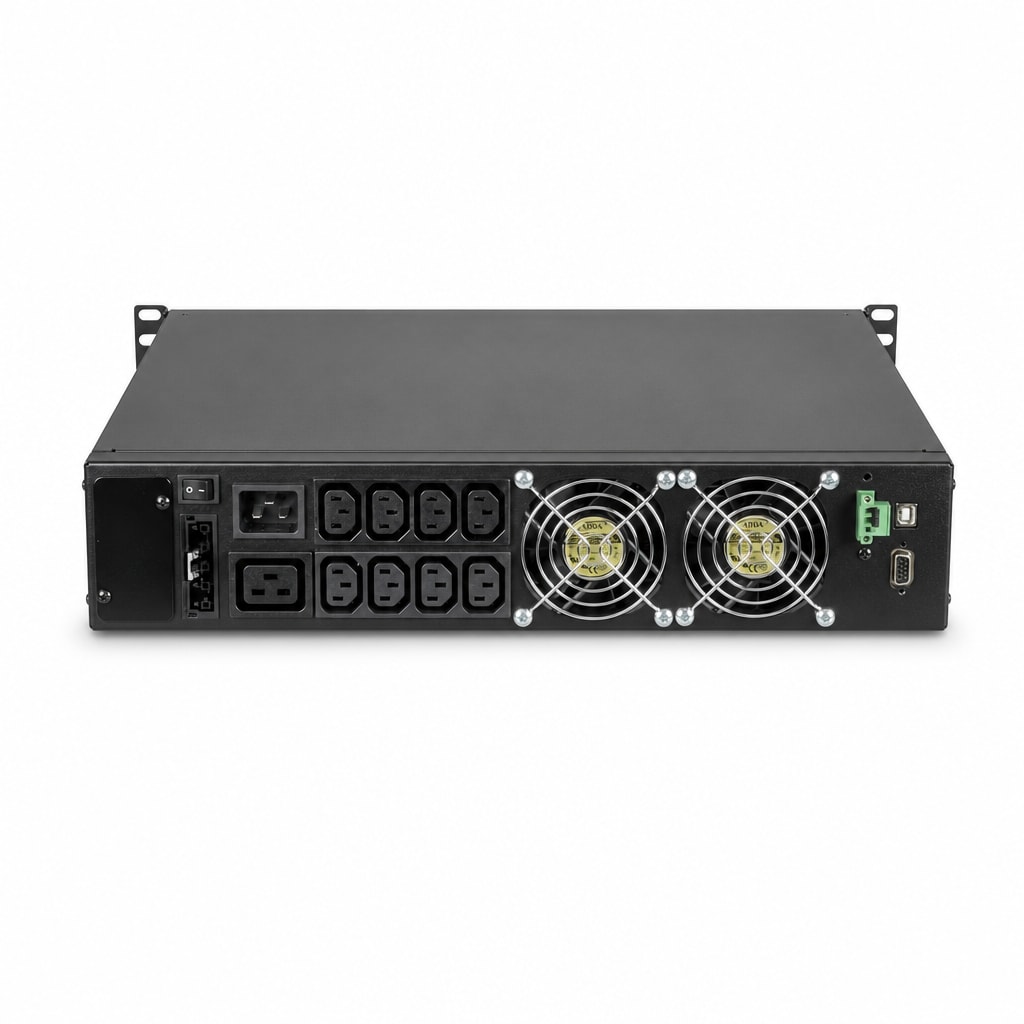

• Eingangsstecker: 1x IEC 320 C20
• Ausgangsbuchsen: 8x IEC 320 C13, 1x IEC 320 C19
• Kommunikation: USB / DB9 mit RS232 und Kontakten / Steckplätzen für Kommunikationsschnittstelle
• Bypass eingebaut: Ja
• Betriebstemperatur: 0°C – +40°C
• Optimale Betriebstemperatur: +20°C – +25°C
• Gehäuse Abmessung H x B x T in mm: 2HE(87) x 19″ (450) x 380
• Gewicht: 14 kg
