Riello SDU Modular MBB 8000-10000 (YSDU05) | Wartungsbypass für Sentinel Dual SDU & SDU TM | Parallelbetrieb bis 3 USV | inkl. Hot-Swap-Sets
- Parallelbetrieb
- Passend für 5 USV-Modelle
- Fachbetrieb seit 1996 – eigener Service aus Radebeul
- Zertifizierter Servicepartner für Riello-USV
- 24/7-Notdienst bei USV-Störung
- Kostenlose Erstberatung: 0351 8304437
Passt zu diesen USV-Anlagen
Ihre USV ist nicht dabei? Nennen Sie uns Modell und Seriennummer – wir prüfen die Kompatibilität kostenlos. Kompatibilität prüfen lassen
Technische Daten auf einen Blick
- Gewicht22 kg
- Hersteller-Nr.41664
Produktbeschreibung & technische Daten
Der Riello SDU Modular MBB 8000-10000 (YSDU05) ist der modulare Wartungsbypass für Parallelsysteme aus bis zu drei USV-Anlagen Sentinel Dual SDU 8000 oder SDU 10000 – auch in der Ausführung SDU 10000 DI mit separatem Bypass-Eingang und für die dreiphasig gespeisten SDU 8000 TM und SDU 10000 TM. Mit dem Knebelschalter an der Vorderseite schalten Sie das gesamte Parallelsystem auf Bypass, ohne die Versorgung der angeschlossenen Verbraucher zu unterbrechen. Über die Hot-Swap-Steckverbindungen lässt sich jede einzelne USV schnell vom System trennen und austauschen.
Der Bypass hat dieselbe Bauform wie die USV- und Batteriegehäuse der SDU-Serie. Er steht als Tower neben den USV-Anlagen oder wird mit 3 HE in einen 19-Zoll-Schrank eingebaut. Die Hot-Swap-Steckverbinder für drei USV liegen bei, ebenso die Kabel für Installationen mit separater Bypassleitung (DI) oder dreiphasigem Eingang (TM).
Die wichtigsten Merkmale
- Parallelbetrieb: bis zu drei USV gleicher Leistung – zur Leistungserhöhung oder als N+1-Redundanz.
- Wartungsbypass für das ganze System: Umschalten aller USV per Knebelschalter, ohne Unterbrechung der Last. Der Schalter liegt geschützt unter der Frontabdeckung.
- Hot-Swap je USV: jede USV einzeln trennen und tauschen, während die übrigen Geräte die Last weiter versorgen.

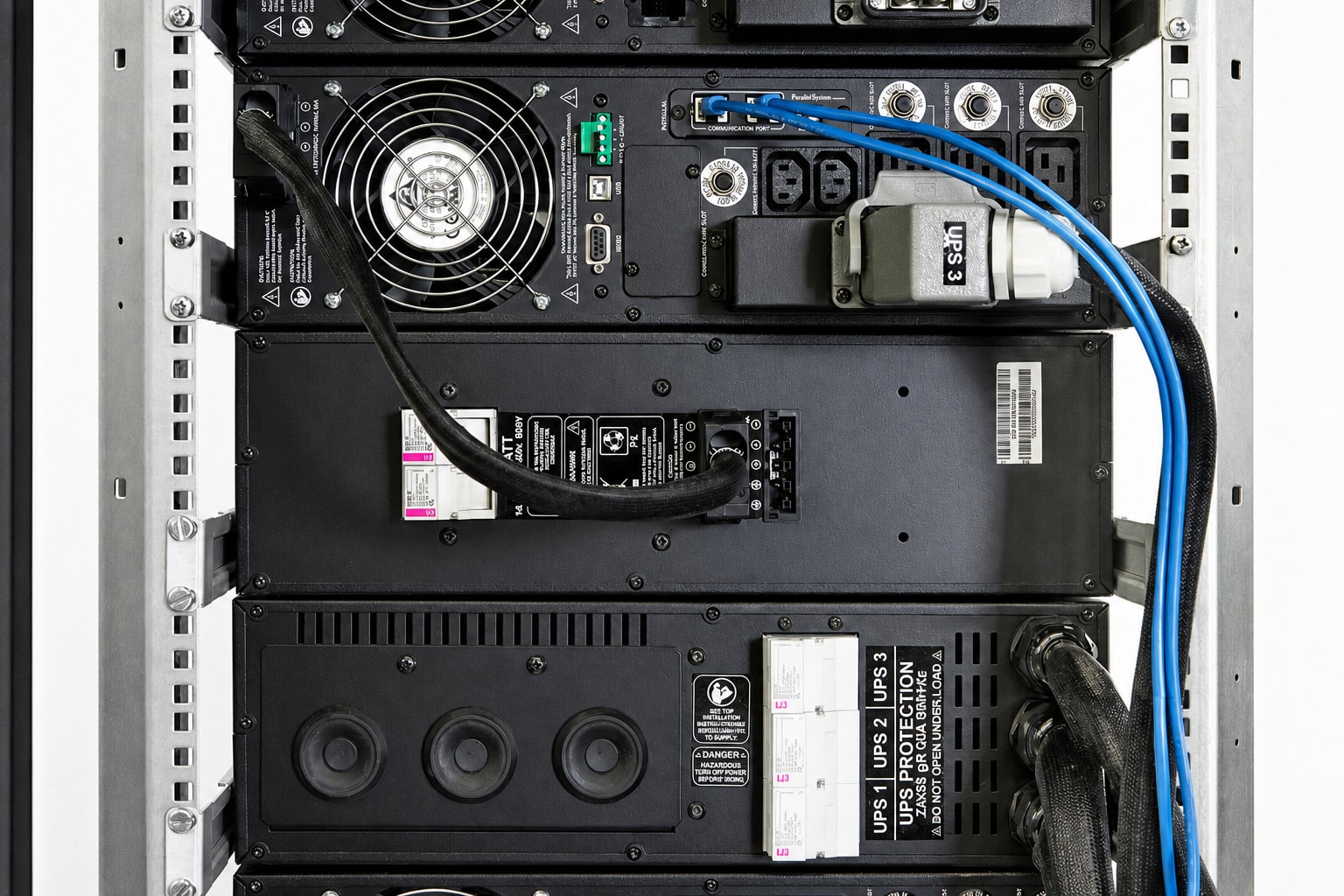

- Absicherung je USV: eigene Sicherungen für jede angeschlossene USV.
- Für ein- und dreiphasige Einspeisung: passend für SDU 8000/10000, SDU 10000 DI und SDU 8000/10000 TM.
- Flexible Aufstellung: Tower oder 19-Zoll-Rack, im gleichen Design wie USV und Batteriegehäuse.
Technische Daten
| Merkmal | Wert |
|---|---|
| Produkt | Riello SDU Modular MBB 8000-10000 (YSDU05), Riello-Art.-Nr. 41664 |
| Geeignet für | Sentinel Dual SDU 8000, SDU 10000, SDU 10000 DI, SDU 8000 TM und SDU 10000 TM, bis zu 3 USV gleicher Leistung |
| Eingang / Ausgang | 1-phasig / 1-phasig; mit SDU TM 3-phasig / 1-phasig |
| Eingangsspannung | 220–240 V AC (1L/N/PE); mit SDU TM 380–415 V AC (3L/N/PE) |
| Frequenz | 50 oder 60 Hz |
| Nennstrom | 150 A; mit SDU TM 60 A je Phase |
| Spannung im Bypassbetrieb | 220–240 V AC (1L/N/PE) |
| Max. Strom im Bypassbetrieb | 150 A (bei SDU 10000 DI über den separaten Bypass-Eingang) |
| Strom je Steckverbindung an der USV | 50 A je Pin |
| Schutzart | IP20 |
| Umgebungstemperatur | 0–40 °C |
| Relative Luftfeuchtigkeit | max. 95 %, nicht kondensierend |
| Abmessungen Tower (B × T × H) | 131 × 640 × 448 mm |
| Abmessungen Rack | 3 HE × 19″ × 640 mm |
| Gewicht | 22 kg |
| Anschlusskabel zur USV | 1,0 m |
Lieferumfang
- 1 × Riello SDU Modular MBB 8000-10000 (YSDU05)
- 3 × SDU Hot-Swap-Stecker- und Kabelset (Klemmenabdeckung mit vorkonfektioniertem Steckverbinder, je eines pro USV)
- Kabel für Installationen mit separater Bypassleitung (DI) oder dreiphasigem Eingang (TM)
- Winkel und Schrauben für den 19-Zoll-Einbau, Verlängerungen für die Stützfüße

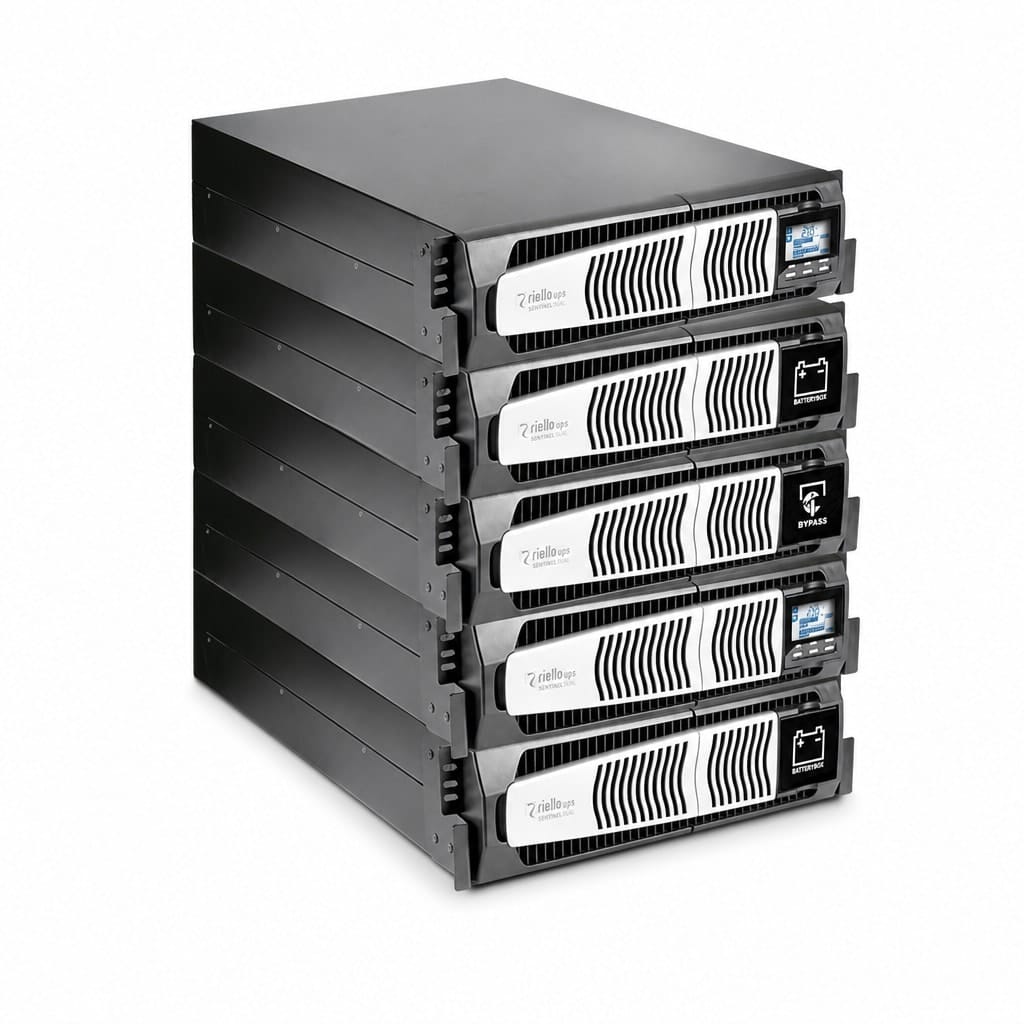

USV-Anlagen, Batterieerweiterungen und Parallelkarten gehören nicht zum Lieferumfang. Die Abbildungen zeigen ein komplettes Parallelsystem; der Bypass ist das mittlere Gerät mit dem Bypass-Symbol.
Passt der Bypass zu meiner USV?
Der YSDU05 ist für Sentinel Dual SDU 8000, SDU 10000, SDU 10000 DI sowie SDU 8000 TM und SDU 10000 TM ausgelegt. Für SDU 5000 und SDU 6000 gibt es den SDU Modular MBB 5000-6000 (YSDU04). Für die SDU 4000 ist der modulare Bypass nicht geeignet.
Im Parallelbetrieb benötigt jede USV zusätzlich eine Riello Parallelkarte; alle USV im System müssen die gleiche Leistung haben. Bei der Ausführung SDU 10000 DI ER prüfen wir die Kompatibilität vorab für Sie. Für eine einzelne USV ohne Parallelbetrieb gibt es den kompakten Service-Bypass SDU MBB 8000-10000 (YSDUE15A).
Einbau und Service vom Riello-Servicepartner
Akkurat ist seit 1996 auf USV-Anlagen spezialisiert und zertifizierter Servicepartner von Riello UPS. Parallelsysteme müssen sorgfältig geplant, abgesichert und in Betrieb genommen werden. Wir legen die Konfiguration mit Ihnen fest, übernehmen auf Wunsch den fachgerechten Elektroanschluss durch unsere Elektrofachkräfte und betreuen Ihre Anlage im Rahmen eines Wartungsvertrags.
Herstellerinformation
Hersteller: Riello Power Solutions (RPS SpA), Viale Europa 7, 37045 Legnago (VR), Italien, www.riello-ups.com
Ansprechpartner in Deutschland: Riello UPS GmbH, Wilhelm-Bergner-Str. 9b, 21509 Glinde, info@riello-ups.de, www.riello-ups.de
Datenblatt & Downloads
Passt das Zubehör zu Ihrer USV?
Nennen Sie uns Modell und Seriennummer Ihrer USV – wir prüfen die Kompatibilität kostenlos und unverbindlich.
Kompatibilität prüfen lassen0351 8304437 anrufenHäufige Fragen zum Parallelbetrieb
Was brauche ich für den Parallelbetrieb?
Für ein Parallelsystem braucht jede beteiligte USV das passende Parallel-Kit bzw. -Interface; die Anlagen müssen in der Regel typ- und leistungsgleich sein. Wir planen das System gern mit Ihnen und nehmen es in Betrieb.
Mehr Leistung oder Redundanz – was ist der Unterschied?
Parallel geschaltete USV können ihre Leistung addieren oder redundant arbeiten (N+1): Fällt eine Anlage aus, übernehmen die übrigen die Last. Welche Variante sinnvoll ist, hängt von Ihrer Last und der geforderten Verfügbarkeit ab.
Wie finde ich heraus, ob das Zubehör zu meiner USV passt?
Maßgeblich ist die genaue Modellbezeichnung Ihrer USV – sie steht auf dem Typenschild, meist zusammen mit der Seriennummer. Oben auf dieser Seite sehen Sie die Modelle aus unserem Sortiment, zu denen der Artikel passt. Im Zweifel nennen Sie uns Modell und Seriennummer: Wir prüfen die Kompatibilität kostenlos.
Übernehmen Sie Einbau und Inbetriebnahme?
Ja. Unsere Techniker aus Radebeul bauen das Zubehör ein und nehmen es in Betrieb – bei bestehenden Anlagen gern auch im Rahmen einer Wartung. Als zertifizierter Riello-Servicepartner kennen wir die Anlagen im Detail. Ihr Angebot erhalten Sie innerhalb von 48 Stunden (Werktage).
