APC Dry Contact I/O Accessory AP9810 | USV-Kontaktmodul | 2 Eingänge / 1 Relaisausgang
- USV-Zubehör (Kontaktmodul)
- Universal I/O (RJ45)
- Fachbetrieb seit 1996 – eigener Service aus Radebeul
- 24/7-Notdienst bei USV-Störung
- Kostenlose Erstberatung: 0351 8304437
Technische Daten auf einen Blick
- Anschluss / SchnittstellenUniversal I/O (RJ45), Potentialfreie Kontakte
- Gewicht51 g
- Betriebstemperatur0 bis 40 °C
- Herstellergarantie2 Jahre
- Hersteller-Nr.AP9810
Produktbeschreibung & technische Daten

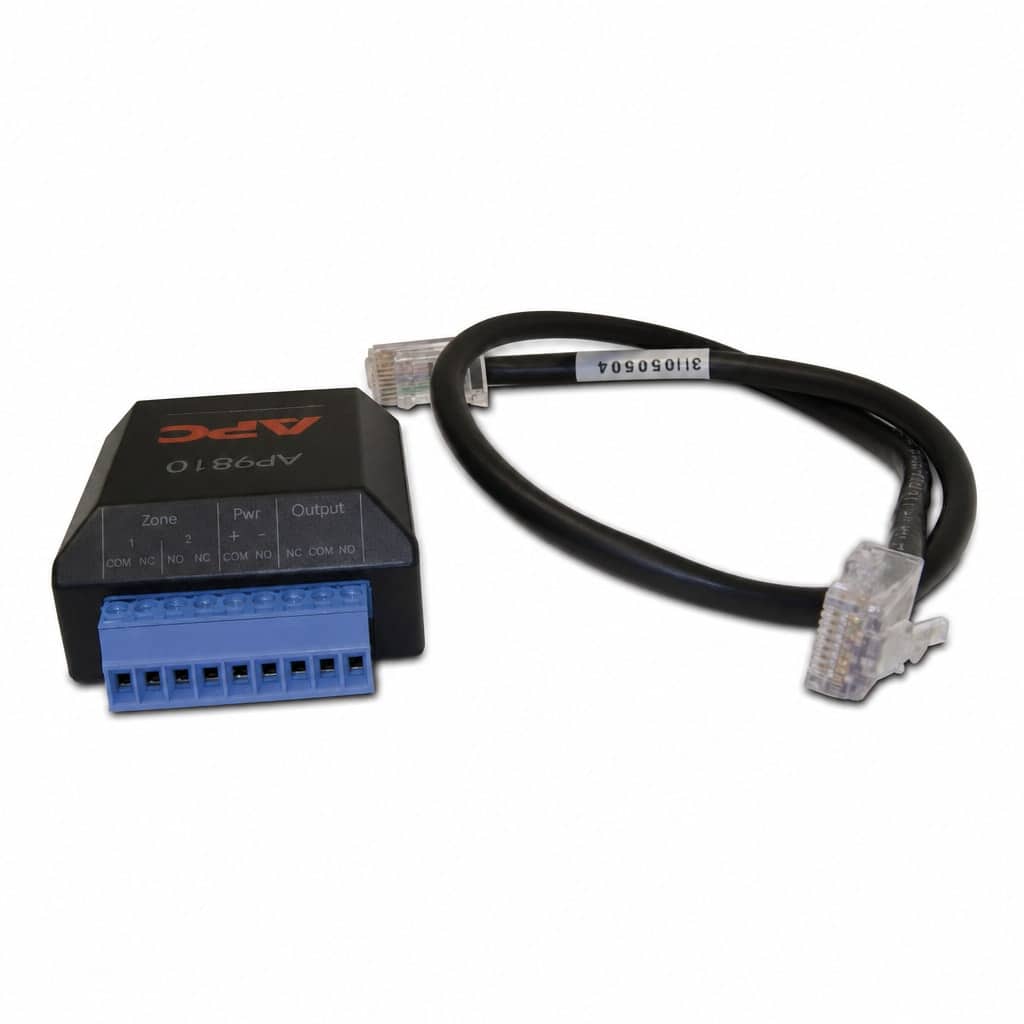

Das APC Dry Contact I/O Accessory AP9810 erweitert eine USV-Netzwerkkarte um potentialfreie Kontakte. Es wird mit dem mitgelieferten Patchkabel an einen Universal-I/O-Port gesteckt und stellt zwei Kontakteingänge sowie einen Relaisausgang bereit. So lassen sich Türkontakte, Rauchmelder oder Störmeldungen anderer Anlagen in die USV-Überwachung einbinden. Über den Relaisausgang kann die Karte bei einem Ereignis eine externe Meldung auslösen.
Produkthighlights
- 2 Kontakteingänge: Zone A und Zone B für potentialfreie Kontakte.
- 1 Relaisausgang: Wechsler (Form C) mit 1 A bei 30 V DC Nennschaltleistung für Meldungen an Gebäudeleittechnik oder Signalgeber.
- 12-V-Versorgungsausgang: 12 V DC / 25 mA, zum Beispiel für einen angeschlossenen Melder.
- Konfiguration über die Karte: Alarme und Aktionen werden in der Web-Oberfläche der Network Management Card 3 oder der Dry Contact I/O Card festgelegt.
- Einfacher Anschluss: Schraubklemmenleiste für Leitungen von 16 bis 28 AWG und RJ45-Patchkabel im Lieferumfang.
Technische Daten
| Kategorie | Wert |
|---|---|
| Hersteller | APC by Schneider Electric |
| Modell | Dry Contact I/O Accessory |
| Artikelnummer | AP9810 |
| EAN | 0731304274032 |
| Eingänge | 2 potentialfreie Kontakte (Zone A und B), Abfragespannung 5 V DC, < 1 mA |
| Relaisausgang | 1 × Wechsler (Form C) |
| Schaltleistung Relais | 1 A bei 30 V DC nominal, max. 30 W, max. 60 V DC, max. 2 A DC; nicht zum direkten Schalten von AC-Lasten |
| Versorgungsausgang | 12 V DC, 25 mA |
| Eingangsspannung | 24 V DC über den Universal-I/O-Port, Stromaufnahme 40 mA |
| Anschluss | RJ45 (Universal I/O), Schraubklemmen 16–28 AWG |
| Lieferumfang | Modul, Schraubklemmenleiste, CAT-5e-Patchkabel RJ45 (25,4 cm) |
| Gewicht | 51 g |
| Farbe | Schwarz |
| Betriebstemperatur | 0 bis 40 °C |
| Lagertemperatur | -15 bis 65 °C |
| Relative Luftfeuchtigkeit | 0–95 % |
| Normen | EN 61000-4-2, -3, -4, -6 |
| Umwelt | RoHS-konform, Green Premium |
| Herstellergarantie | 2 Jahre (Reparatur oder Austausch) |
Kompatibilität
Laut Schneider-Electric-Benutzerhandbuch wird das AP9810 an einen Universal-I/O-Port folgender Karten angeschlossen:
- Network Management Card 3 mit Umgebungsüberwachung AP9641
- Network Management Card 3 mit Umgebungsüberwachung und Modbus AP9643
- Dry Contact I/O Card AP9614
Die Standardkarte AP9640 hat keinen Universal-I/O-Port und ist daher nicht geeignet. Wird PowerChute Network Shutdown genutzt, muss das Modul bei Karten mit zwei Ports an Universal-I/O-Port 2 angeschlossen werden, und es wird nur ein Modul unterstützt.
Fazit
Das APC AP9810 ist eine günstige Erweiterung, wenn eine USV mit Netzwerkkarte zusätzlich externe Kontakte überwachen oder eine Meldung über einen Relaiskontakt ausgeben soll. Gern beraten wir Sie zur Einbindung in Ihre Gebäudetechnik und übernehmen auf Wunsch Montage und Konfiguration.
Herstellerinformation
Hersteller: Schneider Electric SAS, 35 rue Joseph Monier, 92500 Rueil-Malmaison, Frankreich
Verantwortliche Person (EU): Schneider Electric SAS, 35 rue Joseph Monier, 92500 Rueil-Malmaison, Frankreich
Kontakt: www.se.com/de/de/work/support
Datenblatt & Downloads
Passt das Zubehör zu Ihrer USV?
Nennen Sie uns Modell und Seriennummer Ihrer USV – wir prüfen die Kompatibilität kostenlos und unverbindlich.
Kompatibilität prüfen lassen0351 8304437 anrufenHäufige Fragen zu Kommunikationskarten
Wofür brauche ich diese Karte?
Über die Karte binden Sie die USV in Ihre Infrastruktur ein – je nach Ausführung ins Netzwerk, in die Gebäudeleittechnik oder über potenzialfreie Kontakte in Ihre Steuerung. So überwachen Sie Last, Batteriezustand und Ereignisse und erhalten bei Störungen eine Meldung. Welche Schnittstellen und Protokolle die Karte unterstützt, steht in der Beschreibung.
Wie wird die Karte eingebaut?
Die Karte wird in den Kommunikations-Steckplatz (Slot) der USV gesteckt. Ob das im laufenden Betrieb erlaubt ist, steht in der Anleitung Ihrer USV. Einbau und Konfiguration – etwa IP-Adresse, Benachrichtigungen und Shutdown – übernehmen wir auf Wunsch.
Wie finde ich heraus, ob das Zubehör zu meiner USV passt?
Maßgeblich ist die genaue Modellbezeichnung Ihrer USV – sie steht auf dem Typenschild, meist zusammen mit der Seriennummer. Im Zweifel nennen Sie uns Modell und Seriennummer: Wir prüfen die Kompatibilität kostenlos.
Übernehmen Sie Einbau und Inbetriebnahme?
Ja. Unsere Techniker aus Radebeul bauen das Zubehör ein und nehmen es in Betrieb – bei bestehenden Anlagen gern auch im Rahmen einer Wartung. Ihr Angebot erhalten Sie innerhalb von 48 Stunden (Werktage).
