APC Dry Contact I/O Card AP9614 | USV-Relaiskarte | 6 Relaisausgänge / 4 Eingänge
- USV-Relaiskarte (Dry Contact I/O)
- Potentialfreie Kontakte
- Fachbetrieb seit 1996 – eigener Service aus Radebeul
- 24/7-Notdienst bei USV-Störung
- Kostenlose Erstberatung: 0351 8304437
Technische Daten auf einen Blick
- Anschluss / SchnittstellenPotentialfreie Kontakte, Universal I/O, Micro-USB
- Gewicht0,5 kg
- Hersteller-Nr.AP9614
Produktbeschreibung & technische Daten

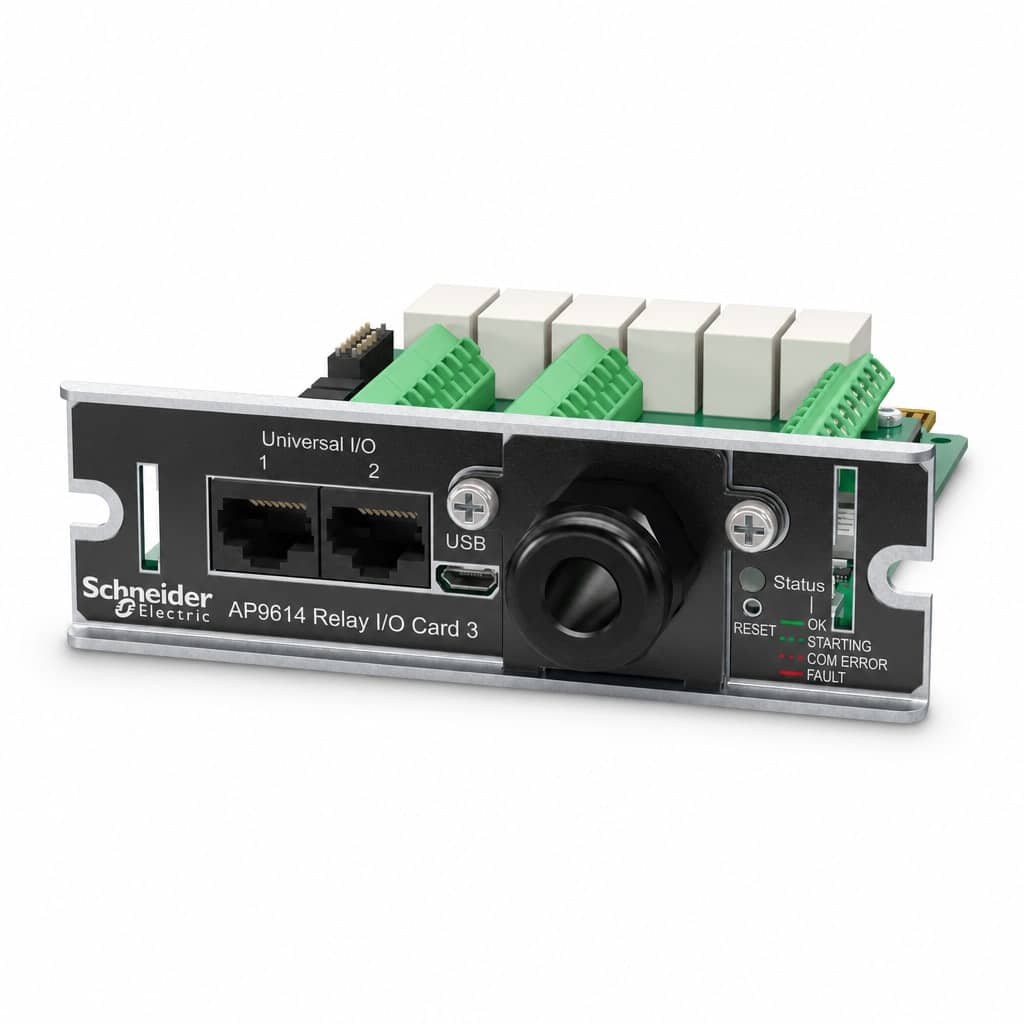

Die APC Dry Contact I/O Card AP9614 (auf der Blende als „Relay I/O Card 3“ bezeichnet) wird in den SmartSlot einer USV gesteckt und gibt deren Zustände über potentialfreie Kontakte an externe Systeme weiter. Sechs konfigurierbare Relaisausgänge melden etwa Netzausfall, Batteriebetrieb oder Alarme an eine Gebäudeleittechnik oder Störmeldezentrale. Vier Eingangskontakte erfassen Signale externer Geräte. Die Karte wird über den SmartSlot mit Strom versorgt.
Produkthighlights

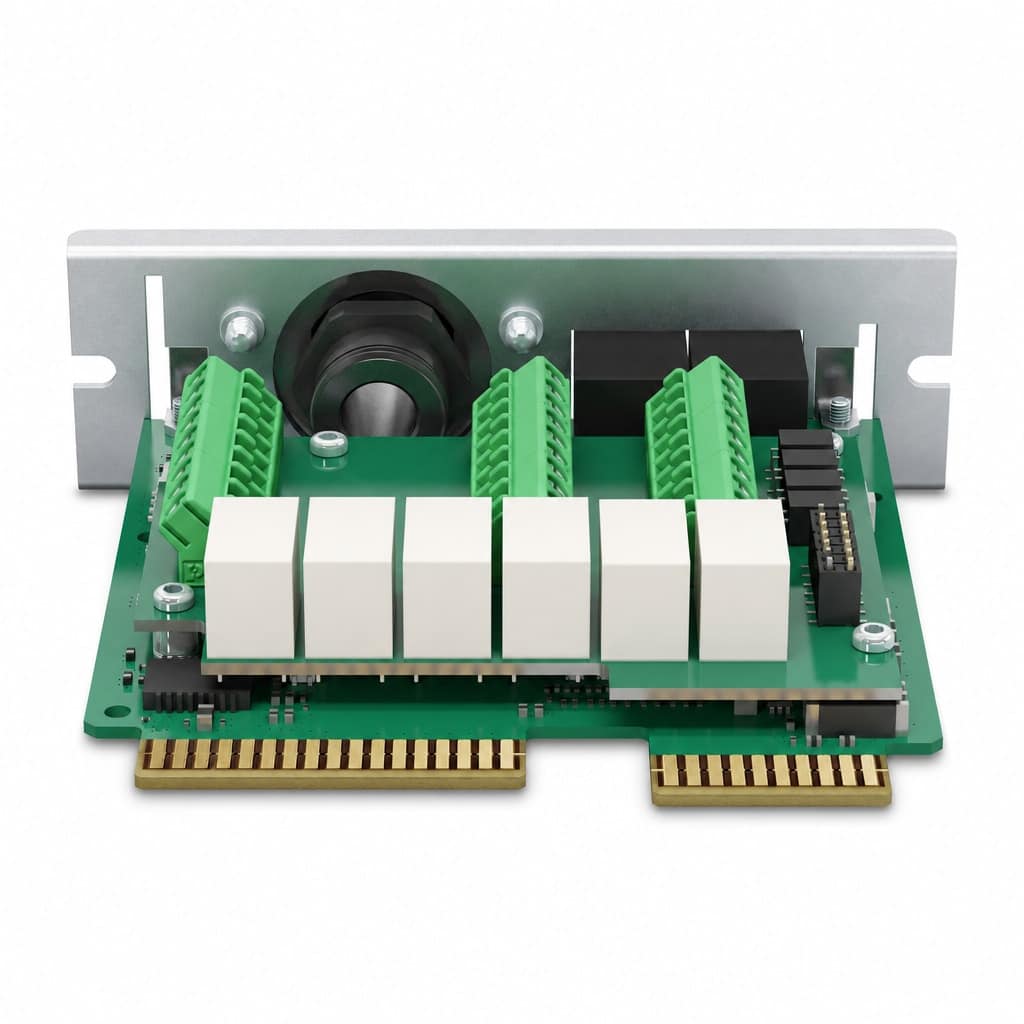

- 6 Relaisausgänge: Frei konfigurierbare potentialfreie Ausgänge, die bei Statusänderungen oder USV-Ereignissen schalten.
- 4 Eingangskontakte: Überwachen externe Geräte und Auslöser, zum Beispiel Türkontakte oder Störmeldungen anderer Anlagen.
- 2 Universal-I/O-Ports: Für optionale Umgebungssensoren wie den Temperatursensor AP9335T oder den Temperatur-/Feuchtesensor AP9335TH sowie für das Dry-Contact-Zubehör AP9810.
- Web-Oberfläche per USB: Über den Micro-USB-Anschluss wird die Karte mit einem PC verbunden. In der Web-Oberfläche lassen sich angeschlossene Geräte überwachen und Aktionen festlegen.

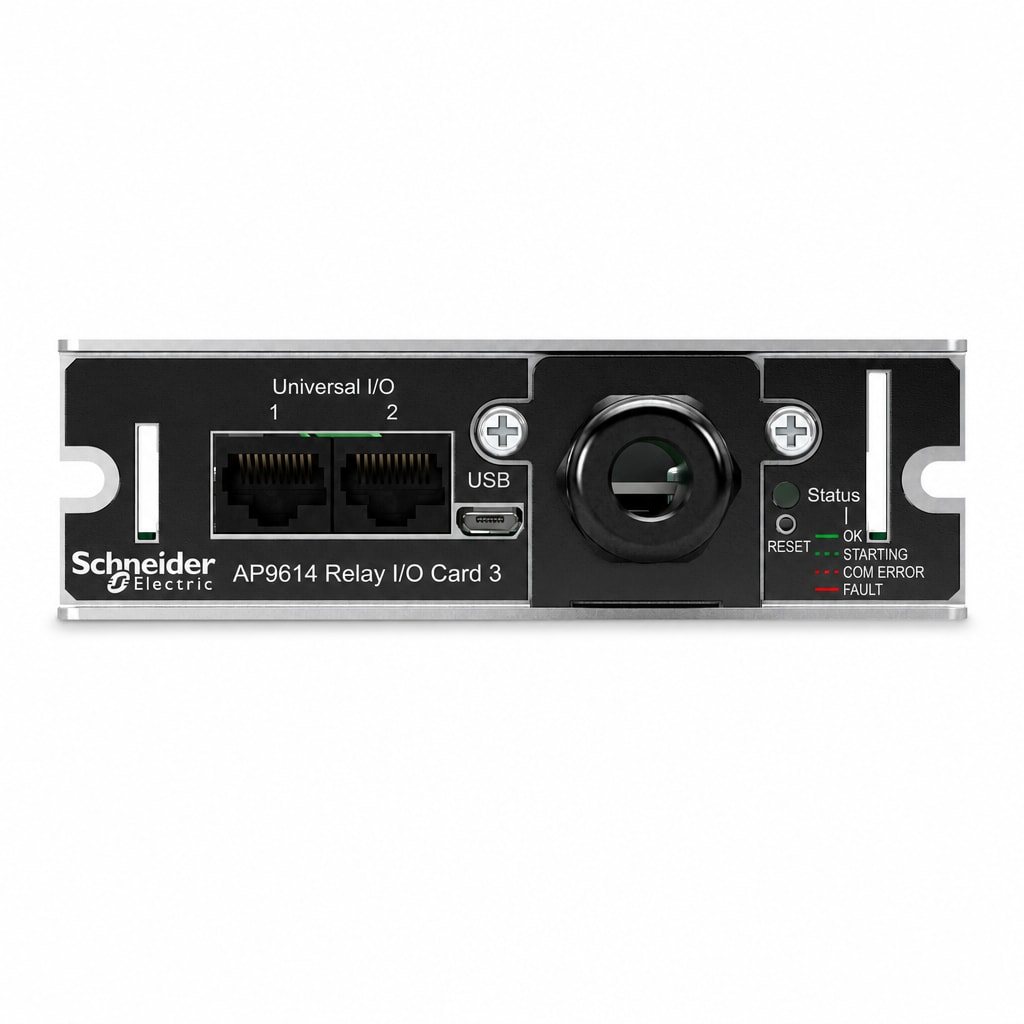

- Status-LED und Reset: Die LED an der Blende zeigt Betrieb, Startvorgang, Kommunikationsfehler und Störung an.
- Versorgung über den SmartSlot: Ein separates Netzteil ist nicht nötig.
Technische Daten
| Kategorie | Wert |
|---|---|
| Hersteller | APC by Schneider Electric |
| Modell | Dry Contact I/O Card (Relay I/O Card 3) |
| Artikelnummer | AP9614 |
| EAN | 0731304733065 |
| Bauform | Einschubkarte für den SmartSlot der USV |
| Relaisausgänge | 6, konfigurierbar |
| Eingangskontakte | 4 |
| Bemessungsspannung | 24 V |
| Bemessungsstrom | 0–200 mA |
| Universal I/O | 2 × RJ45 für Umgebungssensoren bzw. Dry-Contact-Zubehör |
| PC-Anschluss | Micro-USB (Web-Oberfläche) |
| Spannungsversorgung | über den SmartSlot |
| Lieferumfang | Karte, Micro-USB-Kabel (0,159 m) |
Kompatibilität
Laut Schneider Electric passt die AP9614 in USV-Geräte mit SmartSlot bis 160 kVA, etwa in die Smart-UPS-SRT-Serie wie die SRT2200XLI, SRT3000RMXLI oder SRT6KRMXLI. Optional anschließbar sind der Temperatursensor AP9335T, der Temperatur-/Feuchtesensor AP9335TH und das Dry-Contact-Zubehör AP9810.
Die Karte hat keinen eigenen Netzwerkanschluss. Wer die USV per Netzwerk, SNMP oder E-Mail überwachen möchte, braucht eine Netzwerkkarte wie die Network Management Card 3 AP9640 oder mit Umgebungsüberwachung die AP9641.
Fazit
Die APC AP9614 ist die richtige Lösung, wenn eine USV ihre Meldungen über potentialfreie Kontakte an Gebäudeleittechnik, Brandmelde- oder Störmeldeanlagen weitergeben soll. Gern beraten wir Sie zur Einbindung in Ihre Anlage und übernehmen auf Wunsch Einbau und Konfiguration.
Herstellerinformation
Hersteller: Schneider Electric SAS, 35 rue Joseph Monier, 92500 Rueil-Malmaison, Frankreich
Verantwortliche Person (EU): Schneider Electric SAS, 35 rue Joseph Monier, 92500 Rueil-Malmaison, Frankreich
Kontakt: www.se.com/de/de/work/support
Datenblatt & Downloads
Passt das Zubehör zu Ihrer USV?
Nennen Sie uns Modell und Seriennummer Ihrer USV – wir prüfen die Kompatibilität kostenlos und unverbindlich.
Kompatibilität prüfen lassen0351 8304437 anrufenHäufige Fragen zu Kommunikationskarten
Wofür brauche ich diese Karte?
Über die Karte binden Sie die USV in Ihre Infrastruktur ein – je nach Ausführung ins Netzwerk, in die Gebäudeleittechnik oder über potenzialfreie Kontakte in Ihre Steuerung. So überwachen Sie Last, Batteriezustand und Ereignisse und erhalten bei Störungen eine Meldung. Welche Schnittstellen und Protokolle die Karte unterstützt, steht in der Beschreibung.
Wie wird die Karte eingebaut?
Die Karte wird in den Kommunikations-Steckplatz (Slot) der USV gesteckt. Ob das im laufenden Betrieb erlaubt ist, steht in der Anleitung Ihrer USV. Einbau und Konfiguration – etwa IP-Adresse, Benachrichtigungen und Shutdown – übernehmen wir auf Wunsch.
Kann ich zusätzlich Temperatur und Luftfeuchte überwachen?
Ja. An die Karte lässt sich ein Umgebungssensor anschließen – passende Sensoren finden Sie oben unter „Wird oft kombiniert mit“.
Wie finde ich heraus, ob das Zubehör zu meiner USV passt?
Maßgeblich ist die genaue Modellbezeichnung Ihrer USV – sie steht auf dem Typenschild, meist zusammen mit der Seriennummer. Im Zweifel nennen Sie uns Modell und Seriennummer: Wir prüfen die Kompatibilität kostenlos.
Übernehmen Sie Einbau und Inbetriebnahme?
Ja. Unsere Techniker aus Radebeul bauen das Zubehör ein und nehmen es in Betrieb – bei bestehenden Anlagen gern auch im Rahmen einer Wartung. Ihr Angebot erhalten Sie innerhalb von 48 Stunden (Werktage).
