APC Network Management Card 3 AP9643 | USV-Netzwerkkarte | Umgebungsüberwachung & Modbus
- USV-Netzwerkkarte
- Ethernet (Gigabit)
- Fachbetrieb seit 1996 – eigener Service aus Radebeul
- 24/7-Notdienst bei USV-Störung
- Kostenlose Erstberatung: 0351 8304437
Technische Daten auf einen Blick
- Anschluss / SchnittstellenEthernet (Gigabit), Modbus RS-485, USB, Universal I/O
- Abmessungen (L × B × H)10,8 × 12,1 × 3,8 cm
- Gewicht0,14 kg
- Betriebstemperatur-5 bis 45 °C
- Herstellergarantie2 Jahre
- Hersteller-Nr.AP9643
Produktbeschreibung & technische Daten

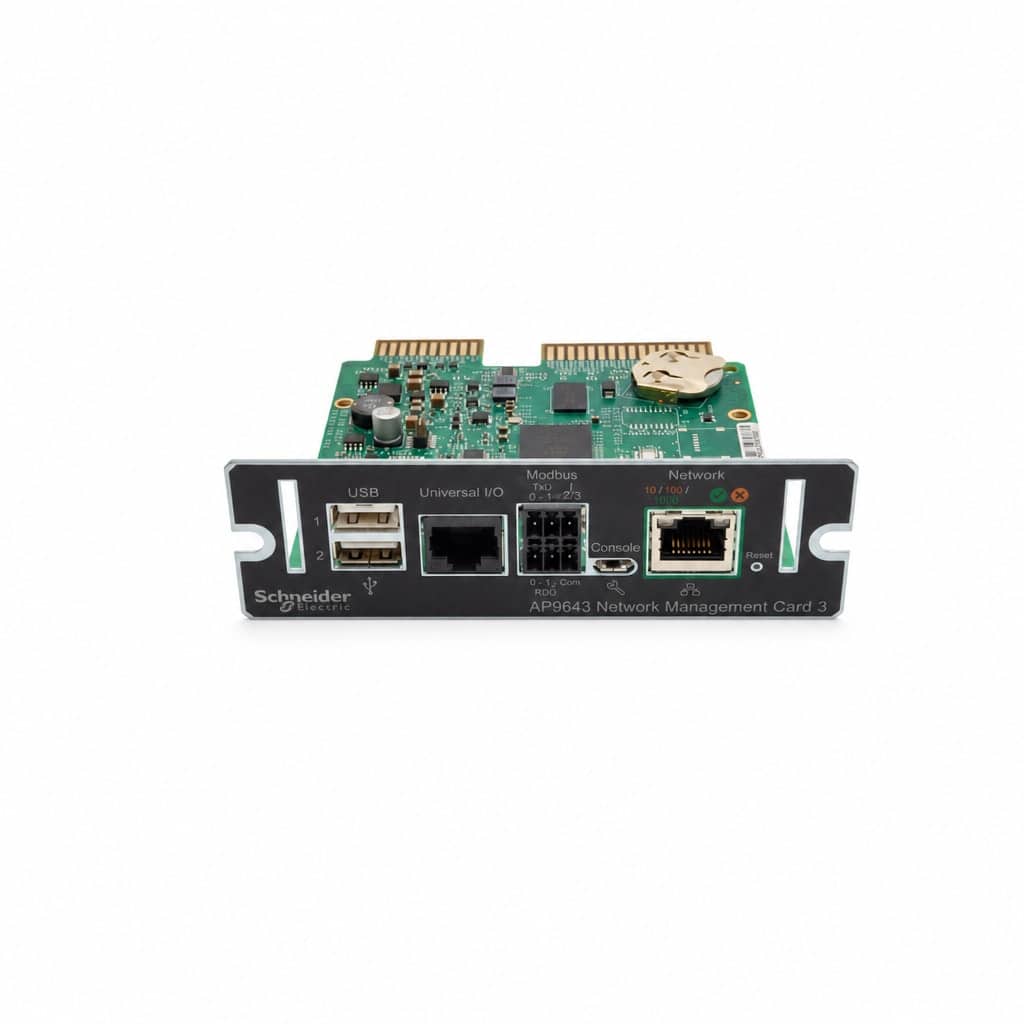

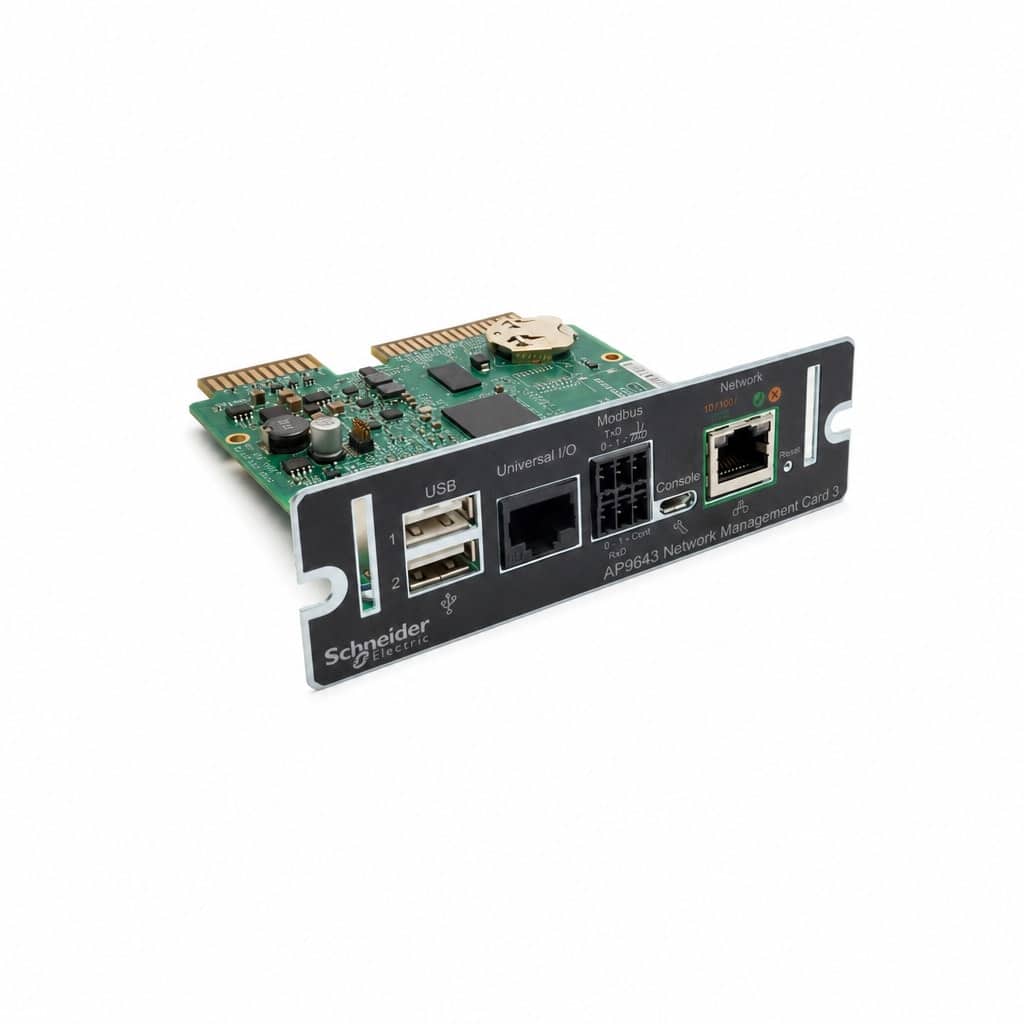

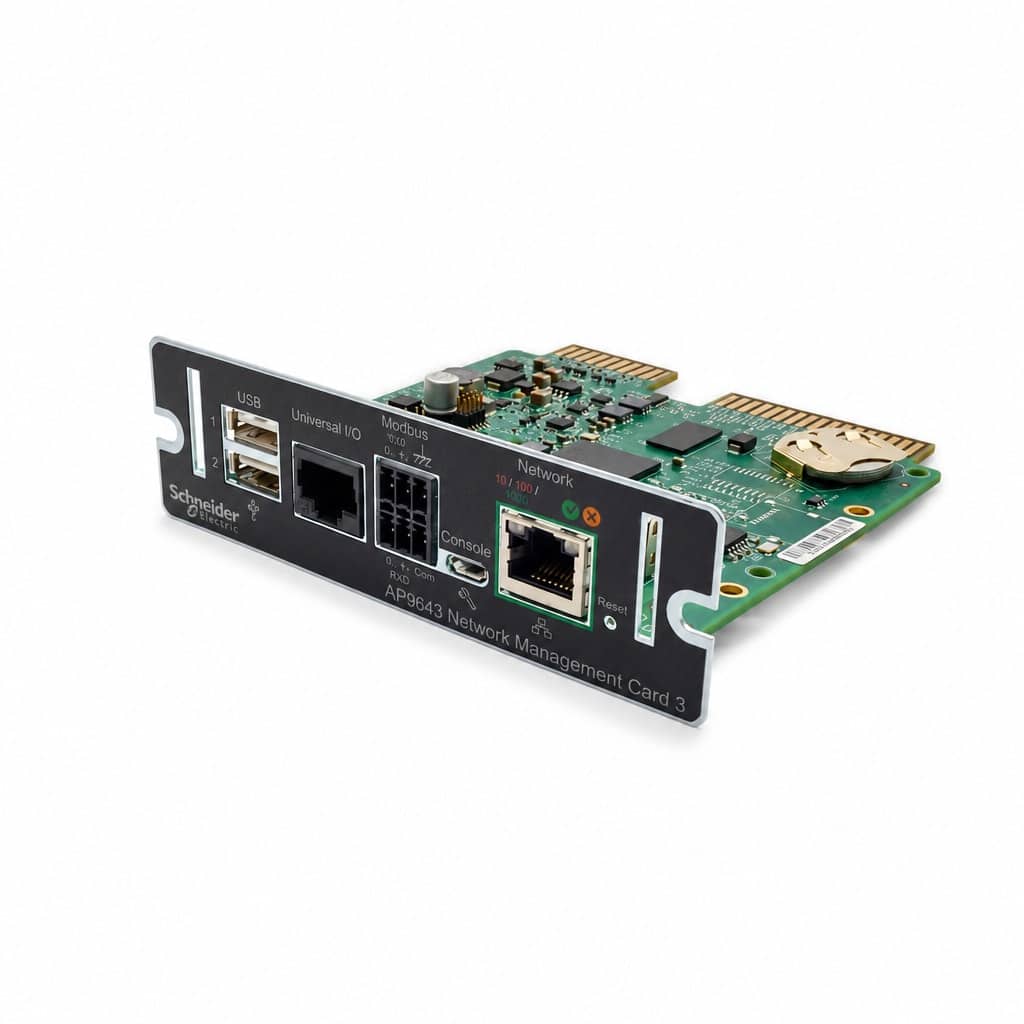

Die APC Network Management Card 3 AP9643 bindet eine USV mit SmartSlot direkt in das Netzwerk ein. Über den Browser, SNMP oder SSH lassen sich Zustand, Messwerte und Ereignisse der USV aus der Ferne überwachen und steuern. Gegenüber der Standardkarte bringt die AP9643 einen Universal-I/O-Port für Umgebungssensoren, einen Temperatursensor im Lieferumfang und eine Modbus-Schnittstelle (RS-485) für die Anbindung an die Gebäudeleittechnik mit.
Produkthighlights
- Gigabit-Netzwerkanschluss: 10/100/1000BASE-T mit HTTPS, HTTP, SSH, SNMP, FTP, DHCP und BOOTP. Die Anmeldung kann zentral über RADIUS oder LDAP erfolgen.
- Umgebungsüberwachung: Am Universal-I/O-Port (RJ45) wird der mitgelieferte Temperatursensor angeschlossen. Alternativ passen der Temperatur-/Feuchtesensor AP9335TH oder das Dry-Contact-Modul AP9810.
- Modbus-Schnittstelle: Ein serieller RS-485-Anschluss für Modbus RTU erlaubt die Einbindung der USV in Gebäudeleit- und Energiemanagementsysteme.
- Zwei USB-A-Ports: Firmware-Updates von Karte und USV per USB-Stick sowie Anschluss des optionalen USB-WLAN-Moduls AP9834.
- Geordnetes Herunterfahren: Die Karte arbeitet mit PowerChute Network Shutdown zusammen und fährt Server im Netzwerk bei längerem Stromausfall geordnet herunter.
- Benachrichtigungen und Protokolle: Ereignis- und Datenprotokolle, E-Mail-Benachrichtigung, SNMP-Traps und Syslog. Die Konfiguration lässt sich als .ini-Datei auf weitere Karten übertragen.
Technische Daten
| Kategorie | Wert |
|---|---|
| Hersteller | APC by Schneider Electric |
| Modell | Network Management Card 3 mit Umgebungsüberwachung und Modbus |
| Artikelnummer | AP9643 |
| EAN | 0731304403319 |
| Bauform | Einschubkarte für den SmartSlot der USV |
| Netzwerk | 1 × RJ45, 10/100/1000BASE-T |
| Universal I/O | 1 × RJ45 für Umgebungssensoren bzw. Dry-Contact-Modul |
| USB | 2 × USB-A |
| Konsole | Micro-USB |
| Modbus | RS-485 (Modbus RTU) |
| Protokolle | HTTPS, HTTP, SSH, SNMP, FTP, DHCP, BOOTP, TCP/IP |
| Authentifizierung | RADIUS, LDAP |
| Lieferumfang | Netzwerkkarte, Temperatursensor, Micro-USB-Kabel, Installationshandbuch |
| Abmessungen (H × B × T) | 3,8 × 12,1 × 10,8 cm |
| Gewicht | 0,14 kg |
| Betriebstemperatur | -5 bis 45 °C |
| Lagertemperatur | -15 bis 65 °C |
| Relative Luftfeuchtigkeit | 0–95 % |
| Betriebshöhe | bis 3.048 m (10.000 ft) |
| Normen | EN 62040-2, EN 55032 Klasse A, EN 55035, EN 61000-4-2/-3/-4/-5/-6/-8/-11 |
| Zulassungen | FCC Klasse A, VCCI Klasse A, ICES-003, AS/NZS |
| Herstellergarantie | 2 Jahre (Reparatur oder Austausch) |
Kompatibilität
Laut Schneider-Electric-Datenblatt ist die AP9643 kompatibel mit folgenden USV-Serien:
- Smart-UPS mit SmartSlot, z. B. Smart-UPS SMT, SMX und SRT, etwa die Smart-UPS SRT2200XLI oder die Smart-UPS SRT3000RMXLI
- Smart-UPS Ultra, Smart-UPS On-Line, Smart-UPS Modular Ultra und Smart-UPS Battery Systems
- Symmetra PX, Galaxy VM und Galaxy VX
- Back-UPS SX3 sowie generalüberholte Smart-UPS

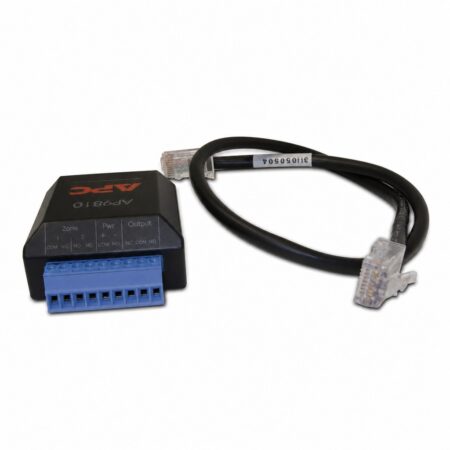

Unterstützte Zubehörteile am Universal-I/O- bzw. USB-Port: Temperatursensor AP9335T, Temperatur-/Feuchtesensor AP9335TH, Dry-Contact-I/O-Modul AP9810 und USB-WLAN-Modul AP9834. Wer keine Umgebungssensoren braucht, ist mit der Network Management Card 3 AP9640 gut bedient. Die AP9641 bietet zwei Universal-I/O-Ports, aber keinen Modbus-Anschluss.
Fazit
Die APC AP9643 ist die richtige Wahl, wenn die USV nicht nur im Netzwerk überwacht, sondern auch per Modbus an die Gebäudeleittechnik angebunden werden soll und zugleich die Temperatur im Serverraum im Blick bleiben muss. Gern beraten wir Sie zur passenden Karte für Ihre USV und übernehmen auf Wunsch Einbau und Konfiguration.
Herstellerinformation
Hersteller: Schneider Electric SAS, 35 rue Joseph Monier, 92500 Rueil-Malmaison, Frankreich
Verantwortliche Person (EU): Schneider Electric SAS, 35 rue Joseph Monier, 92500 Rueil-Malmaison, Frankreich
Kontakt: www.se.com/de/de/work/support
Datenblatt & Downloads
Passt das Zubehör zu Ihrer USV?
Nennen Sie uns Modell und Seriennummer Ihrer USV – wir prüfen die Kompatibilität kostenlos und unverbindlich.
Kompatibilität prüfen lassen0351 8304437 anrufenHäufige Fragen zu Kommunikationskarten
Wofür brauche ich diese Karte?
Über die Karte binden Sie die USV in Ihre Infrastruktur ein – je nach Ausführung ins Netzwerk, in die Gebäudeleittechnik oder über potenzialfreie Kontakte in Ihre Steuerung. So überwachen Sie Last, Batteriezustand und Ereignisse und erhalten bei Störungen eine Meldung. Welche Schnittstellen und Protokolle die Karte unterstützt, steht in der Beschreibung.
Welche Software brauche ich für das automatische Herunterfahren?
Damit Server und virtuelle Maschinen bei einem längeren Stromausfall geordnet herunterfahren, läuft auf ihnen eine Shutdown-Software, die mit der Netzwerkkarte kommuniziert. APC bietet dafür die Software PowerChute Network Shutdown an. Die Einrichtung übernehmen wir auf Wunsch.
Wie wird die Karte eingebaut?
Die Karte wird in den Kommunikations-Steckplatz (Slot) der USV gesteckt. Ob das im laufenden Betrieb erlaubt ist, steht in der Anleitung Ihrer USV. Einbau und Konfiguration – etwa IP-Adresse, Benachrichtigungen und Shutdown – übernehmen wir auf Wunsch.
Kann ich zusätzlich Temperatur und Luftfeuchte überwachen?
Ja. An die Karte lässt sich ein Umgebungssensor anschließen – passende Sensoren finden Sie oben unter „Wird oft kombiniert mit“.
Wie finde ich heraus, ob das Zubehör zu meiner USV passt?
Maßgeblich ist die genaue Modellbezeichnung Ihrer USV – sie steht auf dem Typenschild, meist zusammen mit der Seriennummer. Im Zweifel nennen Sie uns Modell und Seriennummer: Wir prüfen die Kompatibilität kostenlos.
Übernehmen Sie Einbau und Inbetriebnahme?
Ja. Unsere Techniker aus Radebeul bauen das Zubehör ein und nehmen es in Betrieb – bei bestehenden Anlagen gern auch im Rahmen einer Wartung. Ihr Angebot erhalten Sie innerhalb von 48 Stunden (Werktage).
