enwitec Überspannungsschutz DC Typ I+II, 1 MPPT m. Lasttrennschalter
- Trusted-Shops-zertifiziert mit Käuferschutz
- Sichere Zahlung: PayPal, Klarna, Kreditkarte, Apple Pay & Google Pay
- 14 Tage Widerrufsrecht
- Persönliche Beratung: 0351 8336749 – Fachbetrieb seit 1996
Beschreibung

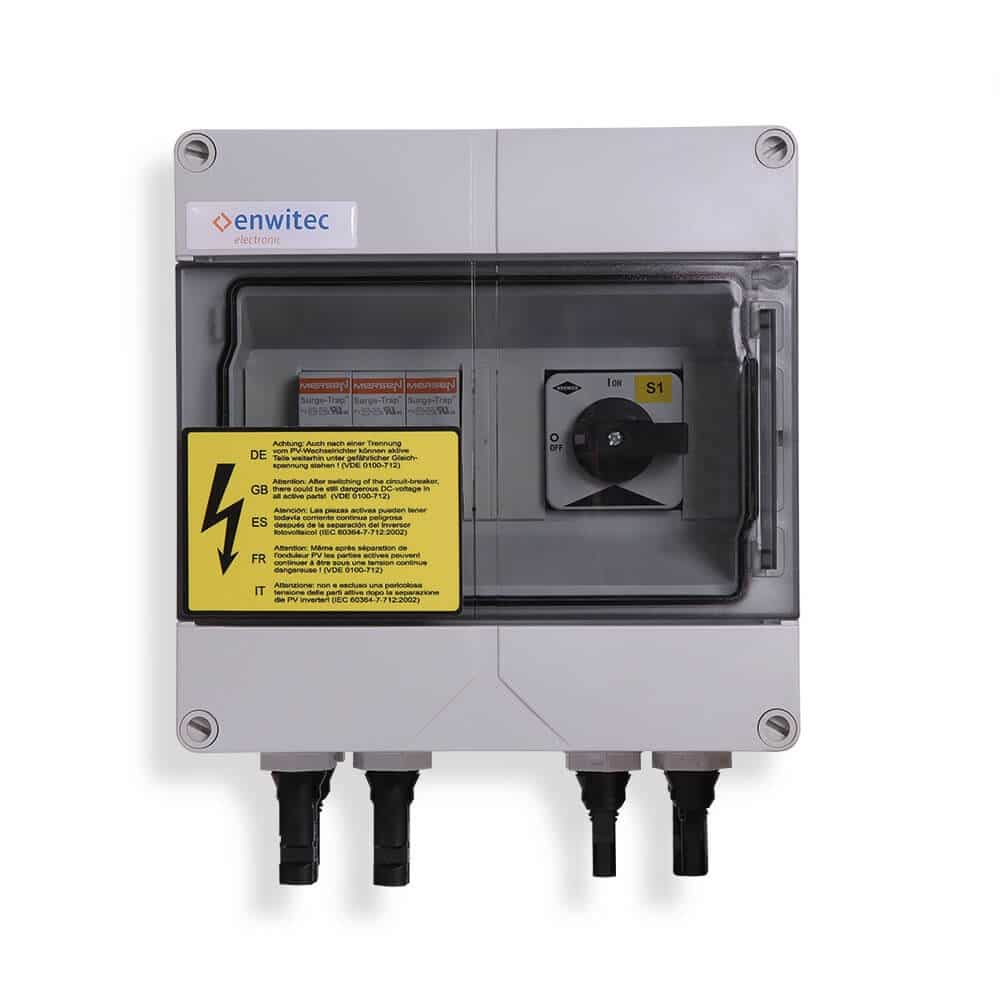

Der enwitec DC-Generatoranschlusskasten GAK-S-1000-2R-T50-BC-PC-1.0_MC4 (Art.-Nr. 10017213) bündelt Lasttrennschalter und Überspannungsschutz Typ I+II für einen MPP-Tracker in einem kompakten IP65-Gehäuse. Bis zu zwei PV-Strings werden über MC4-Steckverbinder angeschlossen und im Kasten auf einen gemeinsamen Ausgang zum Wechselrichter geführt. So lässt sich die DC-Seite vor dem Wechselrichter sicher freischalten, und Überspannungen werden abgeleitet, bevor sie Wechselrichter oder Module erreichen.
Produkthighlights
- Überspannungsschutz Typ I+II nach EN 61643-11 für PV-Spannungen bis 1000 V DC (Blitzstoßstrom Iimp 5 kA, 10/350)
- Integrierter DC-Lasttrennschalter (Bremas, 50 A, Gebrauchskategorie DC-21B) zum sicheren Freischalten bei Wartung und im Fehlerfall
- 1 MPP-Eingang für bis zu zwei PV-Strings, ein Ausgang zum Wechselrichter
- Ein- und Ausgänge als MC4-Einbausteckverbinder am Gehäuse – die Strings werden einfach angesteckt

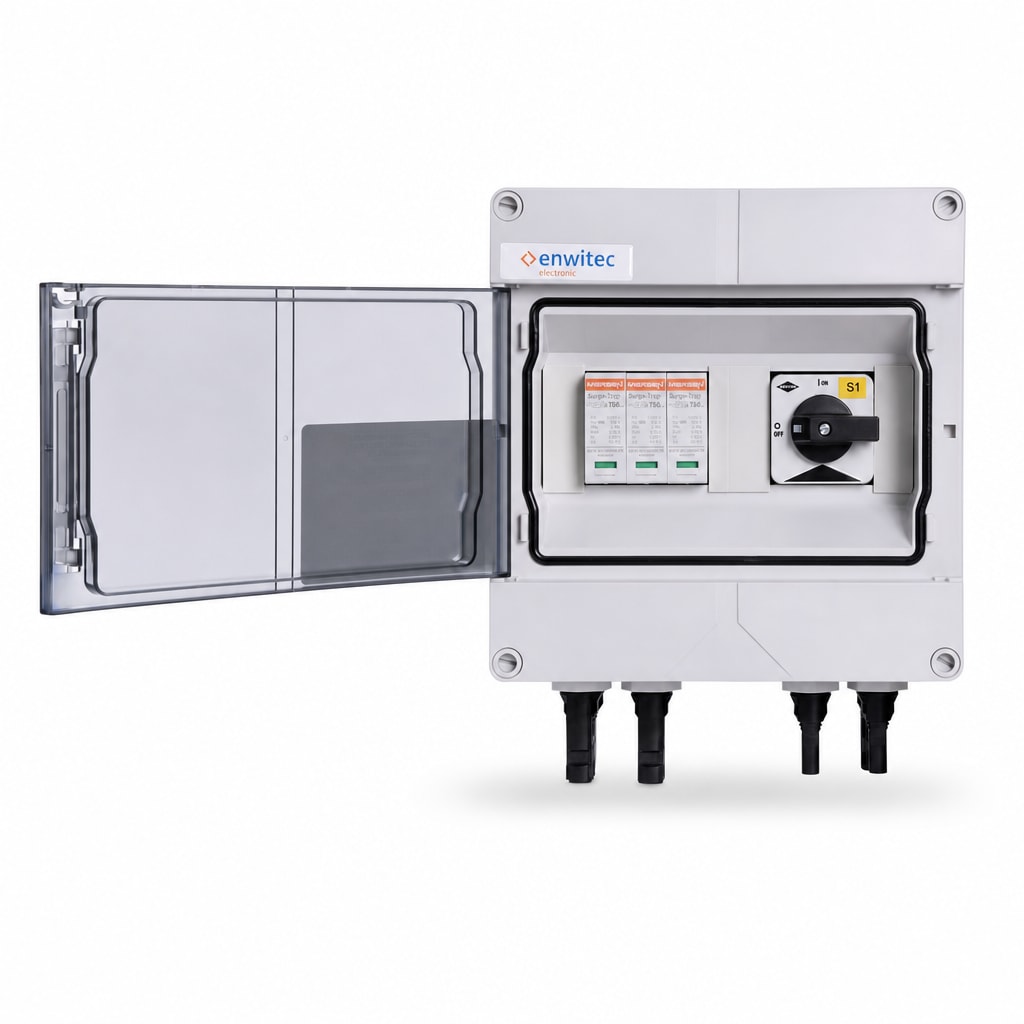

- Polycarbonat-Gehäuse mit transparentem Klappdeckel, IP65 und Schutzklasse II, für geschützte Außenbereiche geeignet
- Kompakt: 200 × 200 × 123 mm, ca. 1,8 kg, Wandmontage
Technische Daten
| Hersteller-Artikelnummer | 10017213 (Typ GAK-S-1000-2R-T50-BC-PC-1.0_MC4) |
| Bemessungsbetriebs- und Isolierspannung | 1000 V DC |
| MPP-Eingänge | 1 |
| PV-Strings Eingang / Ausgang | max. 2 / 1 |
| Bemessungsstrom gesamt (Σ Isc STC) | 32 A DC (Auslegungsstrom 40 A) |
| Bemessungsstrom je String (Isc STC) | 16 A DC (Auslegungsstrom 20 A) |
| Lasttrennschalter | Bremas DX150301EUADMV4, Ith 50 A (bei 60 °C), DC-21B |
| Überspannungsschutz | Typ I+II nach EN 61643-11, Ucpv 1000 V DC, Iimp 5 kA (10/350) |
| PV-Anschlüsse (Ein- und Ausgang) | MC4 PV-ADBP4-S2/6 und PV-ADSP4-S2/6 |
| Erdungsanschluss | Kabelverschraubung M20 (Klemmbereich 7–13 mm), Schraubklemme 1,5–16 mm² feindrähtig mit Aderendhülse bzw. 2,5–25 mm² ein- oder mehrdrähtig |
| Schutzart / Schutzklasse | IP65 / II |
| Betriebstemperatur | −25 bis +35 °C |
| Gehäuse | Polycarbonat, RAL 7035, transparenter Klappdeckel, Wandmontage |
| Abmessungen (B × H × T) | 200 × 200 × 123 mm (ohne Verschraubungen) |
| Gewicht | ca. 1,8 kg |
| Normen | EN 61439-1, EN 61439-2, IEC 60364-7-712, EN 62305-3 Beiblatt 5; CE |
| Lieferumfang | Generatoranschlusskasten, Installationsanleitung, Kabelverschraubung M20 inkl. Gegenmutter, Reduzierung M20/M12 inkl. Gegenmutter, Druckausgleichselement M12 |
Einsatzmöglichkeiten & Vorteile
Der Generatoranschlusskasten sitzt zwischen PV-Generator und Wechselrichter und passt zu Anlagen, bei denen ein MPP-Tracker mit bis zu zwei parallel geschalteten Strings belegt ist. Ein Kombiableiter Typ I+II wird zum Beispiel benötigt, wenn das Gebäude einen äußeren Blitzschutz hat und der Trennungsabstand zur PV-Anlage nicht eingehalten werden kann; er schützt ebenso vor induzierten Überspannungen. Über den Lasttrennschalter lässt sich die DC-Seite vor Arbeiten am Wechselrichter sicher freischalten. Wegen der maximalen Betriebstemperatur von +35 °C empfiehlt sich ein geschützter, nicht direkt besonnter Montageort; als Mindestabstände nennt der Hersteller oben und unten 200 mm, seitlich 100 mm und vorne 800 mm. Die Installation erfolgt ausschließlich durch eine qualifizierte Elektrofachkraft.
Fazit
Wer einen MPP-Tracker mit bis zu zwei Strings gegen Überspannung absichern und freischaltbar machen möchte, bekommt mit dem enwitec GAK-S-1000 Lasttrennschalter und Typ-I+II-Ableiter steckfertig in einem IP65-Gehäuse – kompakt, schnell montiert und ohne eigene Verdrahtung der Schutzkomponenten.
